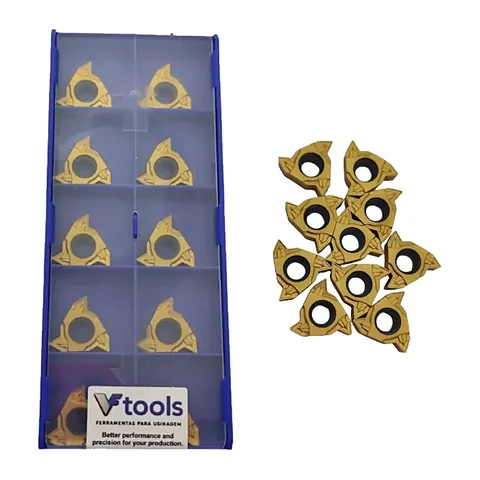

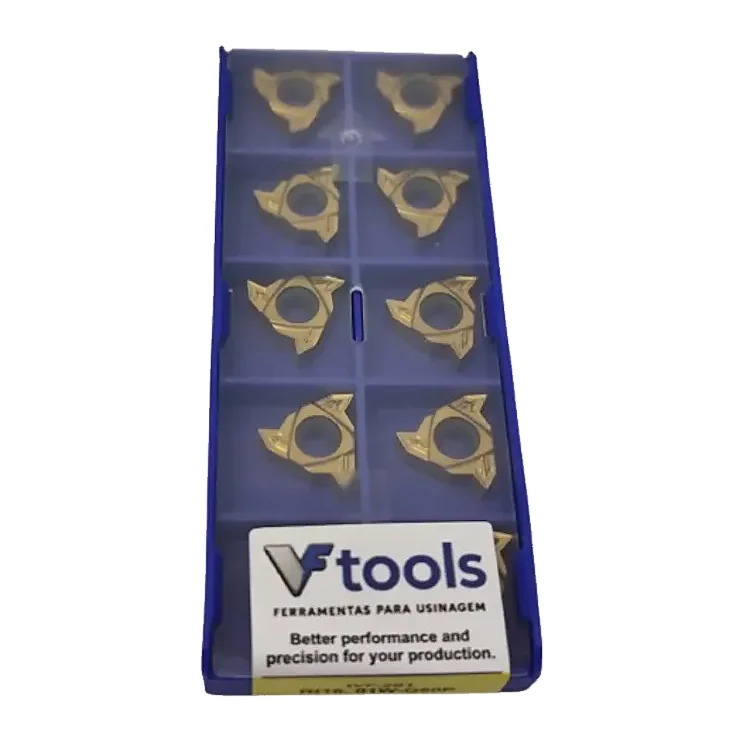

Pastilha de Rosca Externa R166 22 RT22.01W-G60P IVP201 – Caixa com 10

Name: Pastilha de Rosca Externa R166 22 RT22.01W-G60P IVP201 – Caixa com 10
Brand: VFTools
SKU: RT22.01W-G60P · IVP201

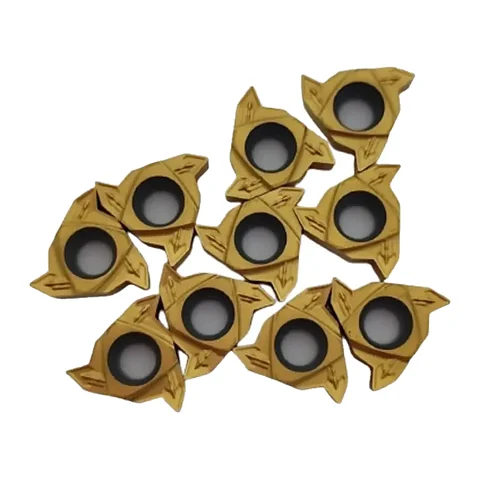

Pastilha de roscar externa R166 tamanho 22, direita, perfil parcial 60°, para passos maiores. Corpo maior e mais robusto, classe IVP201, 3 arestas por pastilha.

Faixa de trabalho

Vc aço200 m/minfaixa 160–240

Vc inox160 m/minfaixa 120–200

Vc ferro fundido150 m/minfaixa 110–190

Tamanho: 22ER
Passo: Consulte
Perfil: 60° parcial
Lado: Direita
Classe: IVP201
Caixa: 10 un.

PAço

MInox

KFerro fundido

NAlumínio

SSuperligas

HTemperado

Comprar no Mercado Livre Falar com um especialista Compra protegida pelo Mercado Livre · nota fiscal em todas as vendas

Desenho técnico

Medidas

Medida	Valor
Designação	RT22.01W-G60P (22ER)
Tamanho	22
Círculo inscrito d	12,7 mm (1/2")
Espessura s	4,65 mm
Perfil	Parcial 60°
Passo	Consulte um especialista
Arestas úteis	3

Dados de corte de referência

Material (ISO)	Vc (m/min)
P · Aço	200 (160–240)
M · Inox	160 (120–200)
K · Ferro fundido	150 (110–190)

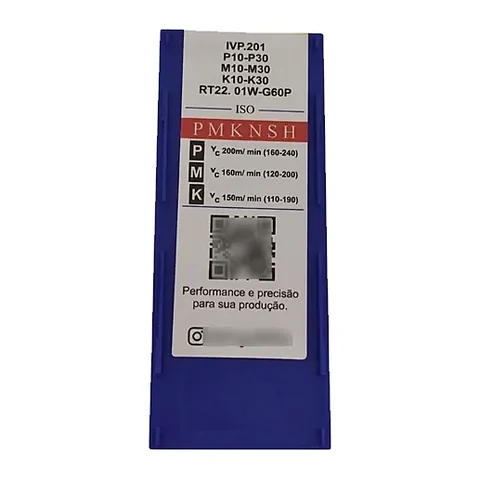

Valores da etiqueta da caixa VFTools IVP201. No roscamento, divida a profundidade total da rosca em passadas decrescentes; a última passada deve ser leve, para acabamento do flanco.

Suportes para pastilha R166 22 (22ER / 22EL)

Suporte	Tipo	Haste	VFTools
SER 2020 K22	Rosca externa direita (RT22)	20 x 20 mm	Consultar
SEL 2020 K22	Rosca externa esquerda (LT22)	20 x 20 mm	Consultar
SER / SEL 2525 M22	Rosca externa	25 x 25 mm	Consultar

Pastilhas e suportes seguem o padrão ISO: qualquer suporte com a mesma designação aceita a pastilha VFTools.

Sobre o produto

A pastilha de rosca tamanho 22 tem círculo inscrito de 12,7 mm (1/2") e corpo mais robusto que a 16, para roscas maiores e cortes mais pesados. Usa suporte externo direito para pastilha 22 (22ER).
